Beschreibung
FARO® CAM2®
INTEGRIERTES ERLEBNIS, INTUITIVER WORKFLOW UND AUFSCHLUSSREICHE BERICHTE
Die FARO® CAM2® Software ist eine leistungsstarke, intuitive und anwendungsorientierte 3D-Messplattform, die es Anwendern ermöglicht, ihre Qualitätssicherungs- und Prüfaufgaben effizient zu lösen.
CAM2 wurde entwickelt, um industrielle Messtechnikanwendungen wie Maßkontrollen, Eingangs- und Erstmusterprüfungen, Teil-zu-CAD-Vergleiche, Montagen und Messungen von Wiederholteilen zu optimieren.
CAM2 ermöglicht Ihnen nicht nur die Verbesserung und Steigerung der Effizienz Ihrer Messabläufe, sondern bietet auch eine effektive und reibungslose Verbindung zwischen Messtechnik (Qualitätssicherung) und Produktionsabläufen. Damit ist es ein leistungsstarkes Werkzeug zur vollständigen Kontrolle und Optimierung Ihrer Fertigungsprozesse.
Erhältlich in zwei unterschiedlichen Versionen
CAM2 – Vollversion: Eine Version, die sämtliche FARO-Hardwaregeräte und -Anwendungen vollständig unterstützt. Umfasst die kompletten Funktionen der Softwareversion für taktile Messung und eignet sich besonders gut für berührungslose 3D-Messanwendungen, bei denen Punktwolkendaten benötigt werden.
CAM2 – Messtasten: Bestens geeignet für sämtliche taktile Messanwendungen, in denen keine Punktewolkendaten benötigt werden.
FARO INSIDE – INTEGRIERTE MESSLÖSUNGEN
FARO CAM2 profitiert von starken Kundenbeziehungen und ist die ideale Lösung für alle Unternehmen, die ihre Produktivität maximieren und das volle Betriebspotenzial ihrer FARO-Messgeräte ausschöpfen möchten, unterstützt durch erstklassige Dienstleistungen und Support aus einer Hand für ihre FARO-Lösungen.
INTUITIVES UND EINFACHES VERMESSEN – ANGELEITETE WORKFLOWS
FARO CAM2 erfüllt den Bedarf an einer intuitiven, Workflow-gesteuerten 3D-Messplattform, die eine Reihe von Standard-Software-Routinen bietet, die den Benutzer automatisch durch bestimmte Vorgänge sowohl visuell als auch akustisch führen. Die am besten konstruierten Arbeitsabläufe, die grafische Benutzeroberfläche (GUI) und die intuitiven Befehle von CAM2 ermöglichen es jedem Bediener – unabhängig von Erfahrung und technischem Know-how – mit nur einem Klick selbst durch die komplexeren Prüfroutinen zu gehen.
AUSSAGEKRÄFTIGE DATEN – ANALYSIEREN, PRÜFEN UND OPTIMIEREN
CAM2 bietet Reporting-Funktionen, die es Unternehmen ermöglichen, Messdaten und Ergebnisse bei Bedarf in Echtzeit an jeden im gesamten Unternehmen weiterzugeben.
Darüber hinaus liefert CAM2 Prüfergebnisse in Echtzeit und aufschlussreiche Trendanalysen (Statistische Prozesskontrolle, SPC) in einem benutzerfreundlichen Paket anpassbarer visueller Berichte mit statistisch fundierten Grafiken und Ergebnissen.
CAM2 bietet Einblicke in Prozessabweichungen und Warnmeldungen, die zeitaufwändige „Nacharbeiten“ und kostspielige Ausschüsse vermeiden helfen und es Unternehmen ermöglichen, ihre Fertigungsprozesse zu verbessern.
HAUPTMERKMALE VON FARO® CAM2®
Die 3D-Messsoftware FARO CAM2 setzt den Standard für führende Fertigungsunternehmen auf der ganzen Welt. Sie vereint mehr als 20 Jahre Softwareentwicklung und Innovation und bietet eine leistungsstarke, anwendungsorientierte Messlösung.

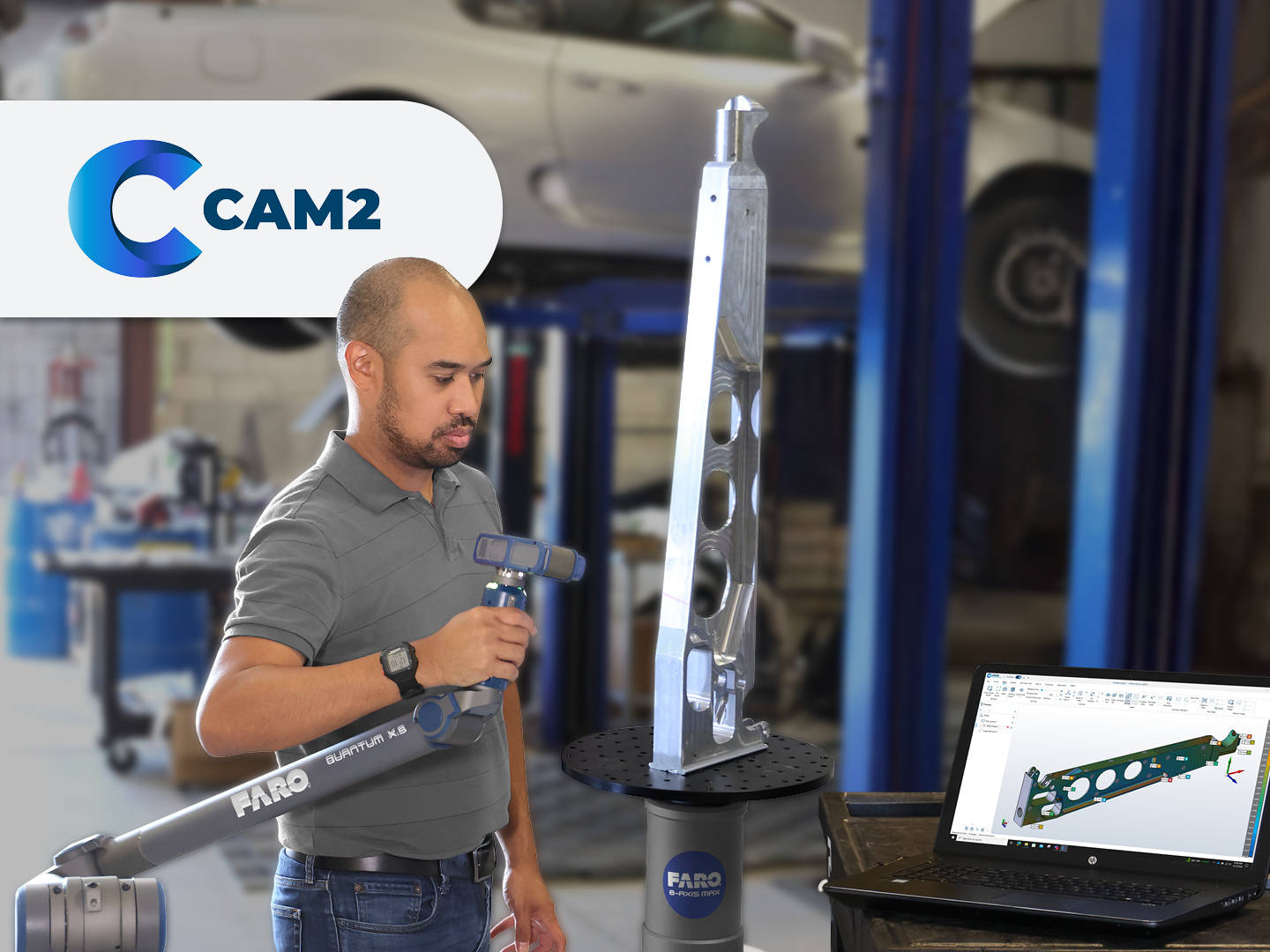

Egal, ob Sie einen FaroArm, FARO ScanArm, FARO Laser Tracker oder FARO Super 6DoF TrackArm verwenden, und unabhängig davon, ob es sich um taktile Messungen (Antastungen) oder berührungslose 3D-Scanning-Anwendungen handelt, CAM2 ermöglicht eine maximale Funktionsintegration in Ihre FARO-Hardwarelösung. Es stellt sicher, dass jeder Bediener seine Messaufgaben schnell und effektiv durchführen und aussagekräftige Daten über die intuitive Benutzeroberfläche und bildgesteuerte Workflows erfassen kann.
RPM (REPEAT PART MANAGEMENT)
Mit CAM2 lassen sich schnell und einfach wiederholbare Messprüfprogramme einrichten, die auf einen RPM Control Server hochgeladen und dann von Anwendern überall in der Fabrik ausgeführt werden können. Diese innovative Technologie trägt dazu bei, die Konsistenz Ihrer Inspektionen zu gewährleisten – unabhängig davon, wer diese Prüfungen durchführt –, und erleichtert die Durchführung von Inline-Inspektionen.
RPM CONTROL CENTER
RPM Control Center bietet eine Lösung für den steigenden Bedarf an statistischer Prozesssteuerung (SPC), indem Informationen in Echtzeit durch aktive Überwachung mittels eines internetbasierten Dashboards bereitgestellt werden, das maßgebliche Einsichten in den aktuellen Produktionsprozess liefert. Die Möglichkeit zur Trendanalyse hilft Unternehmen, Prozesse zu verbessern, indem Fehleranalysen bereitgestellt werden, die vorhersagen, wann und warum Komponenten eventuell Toleranzen der Spezifikation überschreiten. RPM Control Center bietet Unternehmen zudem einen schnellen Überblick über Inspektions- und Qualitätsroutinen und identifiziert Bereiche innerhalb der Produktionsumgebung, die möglicherweise erhöhte Aufmerksamkeit verlangen.
INTEGRIERTER UNIVERSELLER CAD-IMPORT
CAM2 kann alle gängigen CAD-Dateiformate ohne zusätzliche Kosten importieren. Dies schafft Vertrauen, da man weiß, dass jede Datei aus jeder proprietären Quelle direkt in CAM2 gelesen werden kann. Darüber hinaus verbessert die Möglichkeit, die native CAD-Datei direkt zu laden, auch die Genauigkeit der resultierenden CAD-Daten, die in CAM2 verwendet werden, da eine übliche Doppelübersetzung in und aus offenen CAD-Formaten entfällt.
VERNETZUNG MIT HOCHGENAUEN MESSWERTEN
Die Netzgenerierungsfunktionen von CAM2 erzeugen optisch ansprechende und messtechnisch hochgenaue STL-Dateien, denen man bei der Vermessung eines Masterbauteils vertrauen kann.
SCANPROFILE
Mit den Scanprofilen von CAM2 kann jeder Bediener auf Knopfdruck die passenden Scaneinstellungen für seinen spezifischen Teiletyp auswählen und so das Gesamtergebnis der Messung optimieren.

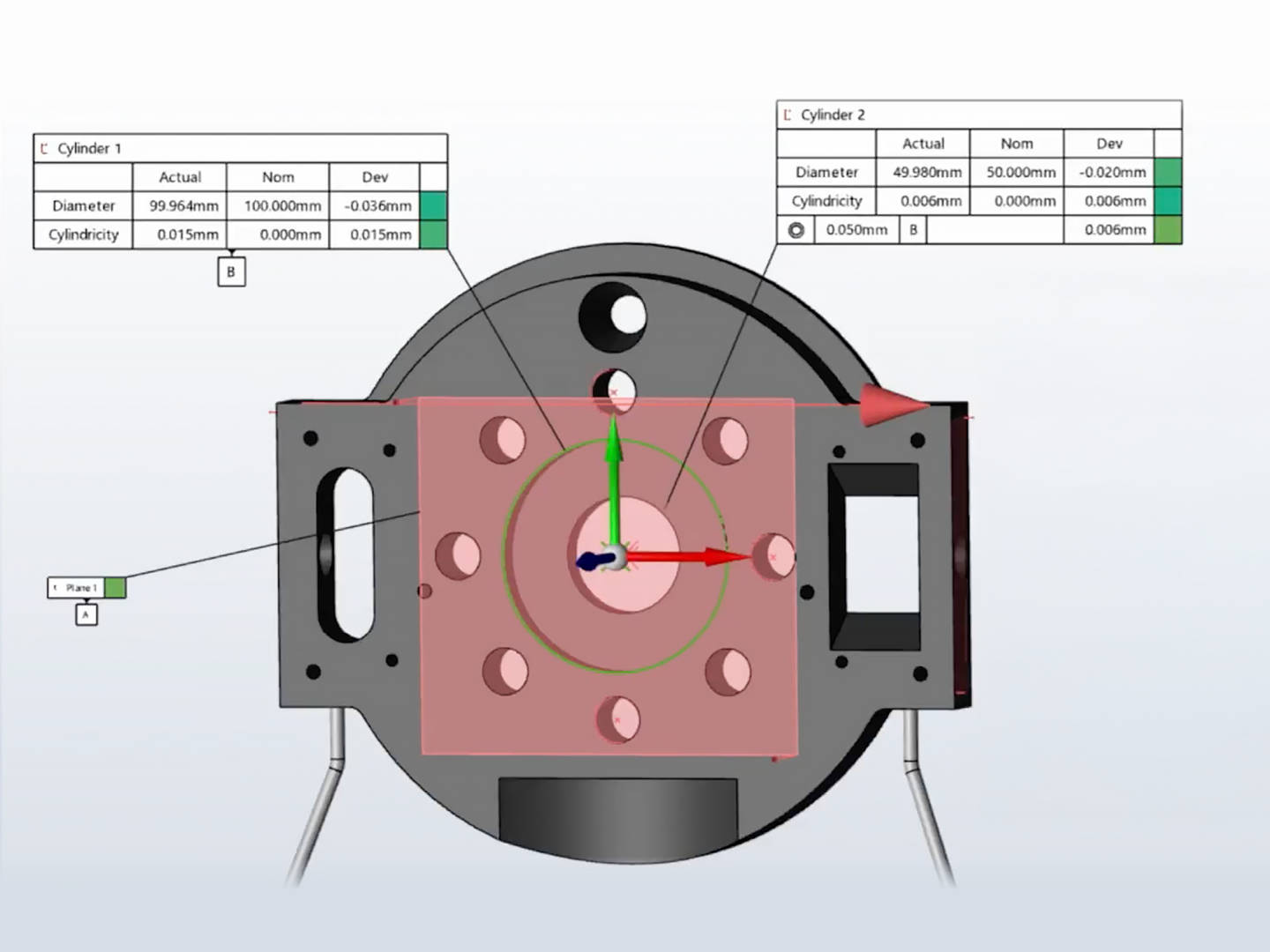

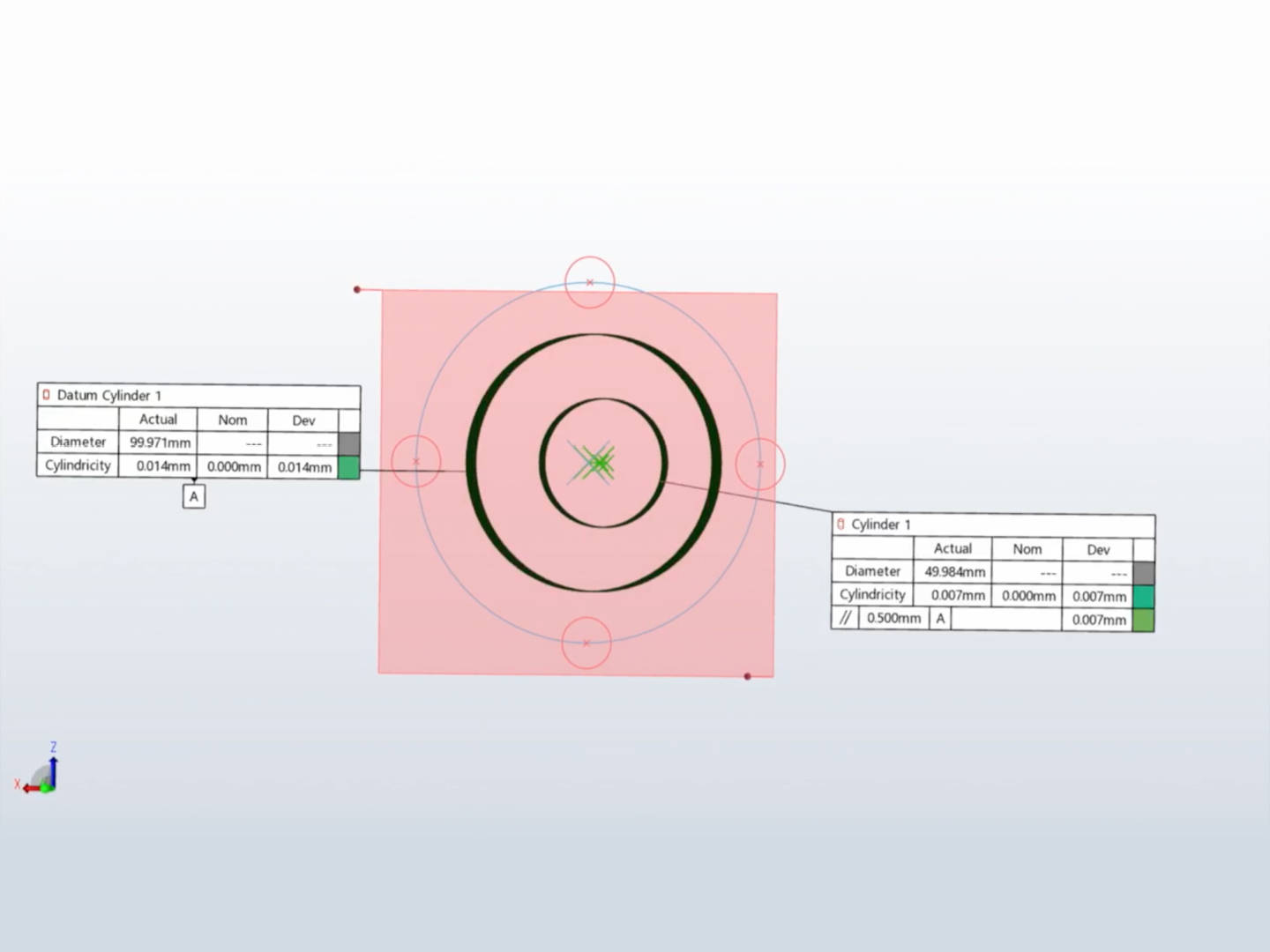

BESTIMMUNG VON GEOMETRISCHEN MASSEN UND TOLERANZEN (GD&T)
Vereinfachte Analysen und visualisierte Berichte ermöglichen es, die Ergebnisse einer Teileprüfung ähnlich wie einen Druck anzuzeigen, sodass die Teilequalität leicht bestimmbar wird. Dank dieser Funktionalität muss der Anwender zur Qualitätsprüfung nicht mehr alle Merkmale einzeln prüfen.
SIMULTANE MESSVORGÄNGE
Anwender können problemlos mehrere Messgeräte mit einer laufenden Instanz von CAM2 verbinden. Diese Skalierbarkeit verkürzt die Prüfzeit, da die Datenerfassung an großen Komponenten parallelisiert wird.

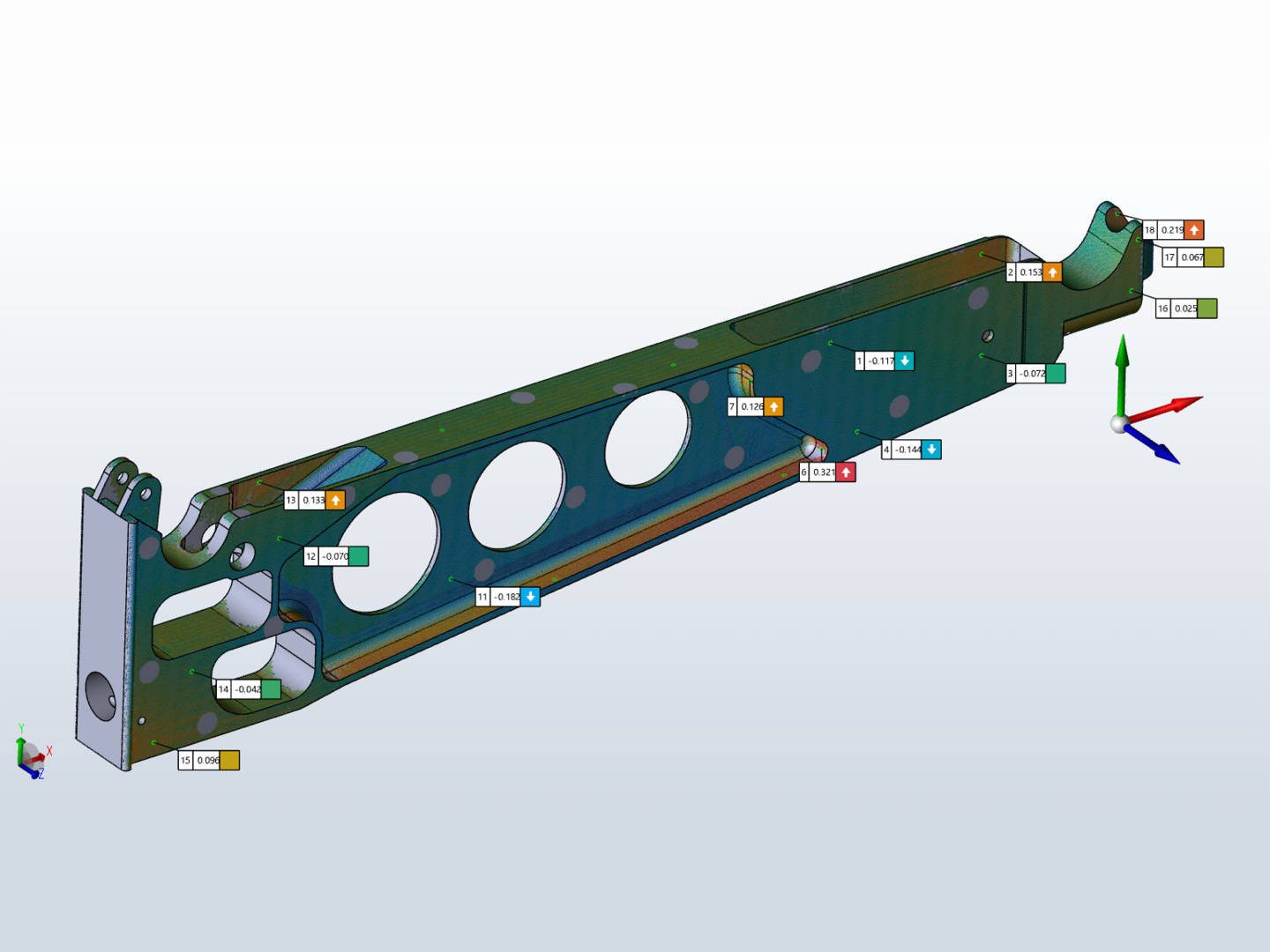

SCANNEN MIT LIVE-FARBFEEDBACK BEI ABWEICHUNGEN
Anwender können die Qualität von Teilen während des Scanvorgangs schnell überprüfen, statt bei der Nachbearbeitung. CAM2 bietet sofortiges Feedback mit verschiedenen Farben, die Abweichungen Ihrer Scandaten von Ihrem CAD-Modell während des Scannens anzeigen, was eine Live-Identifizierung möglicher Probleme ermöglicht.
ALIGN-MY-PART-ASSISTENT
Der Align-My-Part-Assistent vereinfacht den Abgleich der CAD-Daten mit den Teiledaten. Mit einem einzigen Mausklick wird der Anwender durch die Definition einer Ausrichtung mit drei Bezugspunkten bzw. mindestens sechs Oberflächenpunkten geführt.
MESSEN AUS DER DISTANZ
Mit der CAM2 Remote Apple App können iPhone®-, iPod Touch®– und iPad®-Besitzer über WLAN mit CAM2 kommunizieren und Messungen aus der Distanz durchführen, d. h. Befehle ausführen, Scan-Modi ändern, Positionen aufnehmen und Ergebnisse in Echtzeit ansehen. Die App unterstützt auch mehrere Bediener und QuickTools.
WEITERE FUNKTIONEN
IMPORT/EXPORT
- Punkte aus einer Textdatei importieren und in eine Textdatei exportieren
- CAD-Dateien importieren
- CAD als XGL exportieren
MESSUNG
- Nahtlose Verbindung mit FARO-Hardware
- Direktmessmodus
- Automatischer Projektionsebenenmodus
- QuickTools-Programmiermodul
- Rohrvermessung
- Einfache Ausrichtung mit Bauteil
- Echtzeit-Feedback während der Messung
- Angeleitete Geometrievermessung
- Wiederholte Bauteilvermessung
PROGRAMMIERUNG
- Schritte für ein Bauteilprogramm aufzeichnen (online/offline)
- Schritte in einem Messprogramm abspielen
- Integriertes Programmiermodul
ALIGNMENTS
- Iterativ
- 3.2.1
- Sechs-Punkte-Oberfläche
- RPS
- Iterativ mit Nebenbedingungen
NENNWERTE
- Merkmale aus CAD übernehmen (mit einem Klick)
- Nennmerkmale durch Eingabe von Werten erstellen
EMPFOHLENE ANFORDERUNGEN
- Prozessor: Quad Core CPU
- RAM: 16 GB
- Festplatte: 512GB SSD
- Grafik: NVIDIA Quadro® M2200
- Monitor-Auflösung: 1920p x 1080p (HD)
- USB ports 1 (if using portlock licensing)
- Plattform: Microsoft® Windows® 10 64-Bit • Microsoft Windows 8.1 64-Bit • Microsoft Windows 7 64-Bit
- Dateneingabe: STEP, IGES, PRC, STL, IFC, VDA-FS, Inventor, AutoCAD 3D, Solidworks, ACIS, CATIA, Creo, Pro/E, Parasolid, JT, NX, Solid Edge, I-DEAS, Rhino
- Datenausgabe: Parasolid®, IGES, STEP
- Sprachen: Chinesisch • Englisch • Französisch • Deutsch • Italienisch • Japanisch • Portugiesisch • Polnisch • Russisch • Spanisch • Türkisch
