Beschreibung
Überblick
- Glasfaserstab in einem Trommelkäfig in einem Stahlrohrrahmen
- 80 m flexibler Fiberglasstab mit 5 mm Durchmesser und vollständig integrierter Sonde mit 9 mm Durchmesser
- Integrierte Sonde für die Spitzenverfolgung
- Integrierter Draht für Leitungsverfolgung
- Schleifring ermöglicht Trommelrotation bei Benutzung
- Rotationsbremse
- Einzigartige flexible Sonde leistet auch in engen Winkeln
- Robuste aber leichte Konstruktion
Der Flexible Tracer ist äußerst effektiv beim Lokalisieren und Verfolgen von Trassen, Rohren, Abwasserleitungen und Kanälen mit geringem Durchmesser.
In Verbindung mit einem C.Scope Cable Locator und Signal Generator kann mit dem Flexible Tracer sowohl die Route eines nichtmetallischen Rohrs als auch ein bestimmter Endpunkt bestimmt werden. Dies ist besonders nützlich, um die Position von Verstopfungen oder Verstopfungen im Rohr zu ermitteln. Wenn ein Tiefenmessgerät verwendet wird, ist es auch möglich, die Tiefe des Rohrs / die Verstopfung zu kennen.

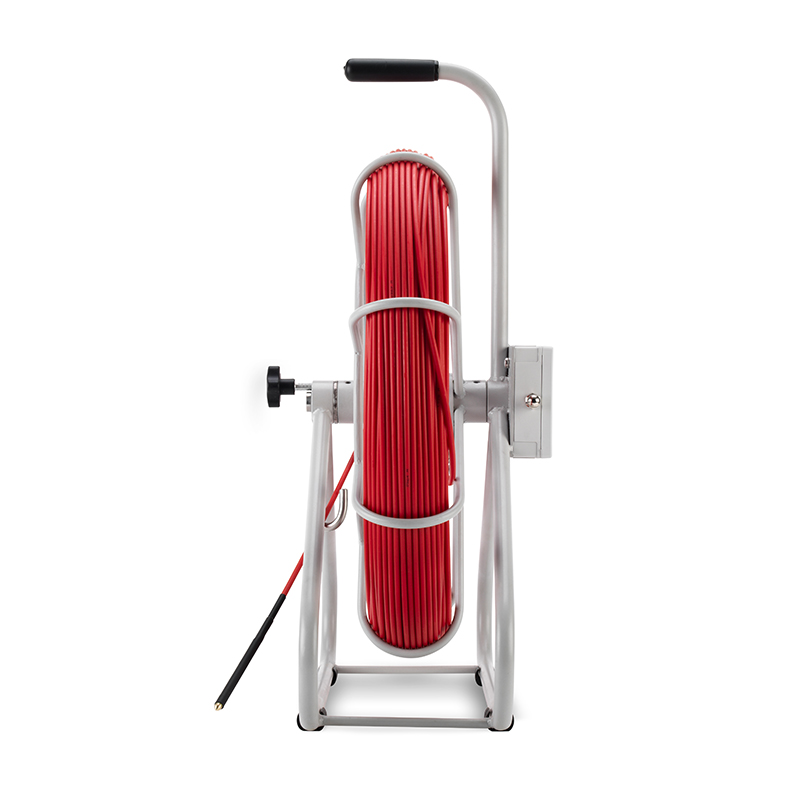

Der flexible Tracer ist leicht und kompakt und daher sehr leicht zu transportieren. Es besteht aus einem 80m langen, durchgehenden Glasfaserstab mit 6 mm Durchmesser, der in einer starken Rolle untergebracht ist, die sich auf einer Achse dreht. Die Achse verfügt über einen Schleifring, durch den der Signalgenerator an den Anschlussklemmen des flexiblen Tracers angeschlossen bleiben kann, während er in das zu verfolgende Rohr eingesetzt wird. Eine kleine Sonde ist in die Spitze des flexiblen Tracers integriert, sodass auch der Endpunkt des Tracers lokalisiert werden kann. Einzigartig, diese Sonde ist auch flexibel, so dass der Flexible Tracer Biegungen in einer Rohrleitung überwinden kann, durch die eine herkömmliche Sonde normalerweise daran vorbeigeht.
Es gibt zwei Hauptmethoden, um die Route von nichtmetallischen Rohren mithilfe des flexiblen Tracers zu verfolgen:
Leitungsposition – Führen Sie die Stange in das Rohr / den Kanal ein und verbinden Sie eine direkte Verbindungsleitung eines Signalgenerators mit einer Anschlussklemme des Tracers und die andere direkte Verbindungsleitung mit einem Erdspieß. Die Stange kann dann lokalisiert werden, wodurch die Route der Rohrleitung identifiziert wird.
Tipp- / Sondenstandort – Führen Sie die Stange in das Rohr / den Kanal ein und verbinden Sie eine direkte Verbindungsleitung eines Signalgenerators mit einer Anschlussklemme des Tracers und die andere direkte Verbindungsleitung mit der anderen Klemme. Dadurch wird die Sonde an der Spitze des Flexible Tracers mit Energie versorgt, wodurch der Endpunkt und die Tiefe des Flexible Tracers ermittelt werden können.
